規  格  書(shu)

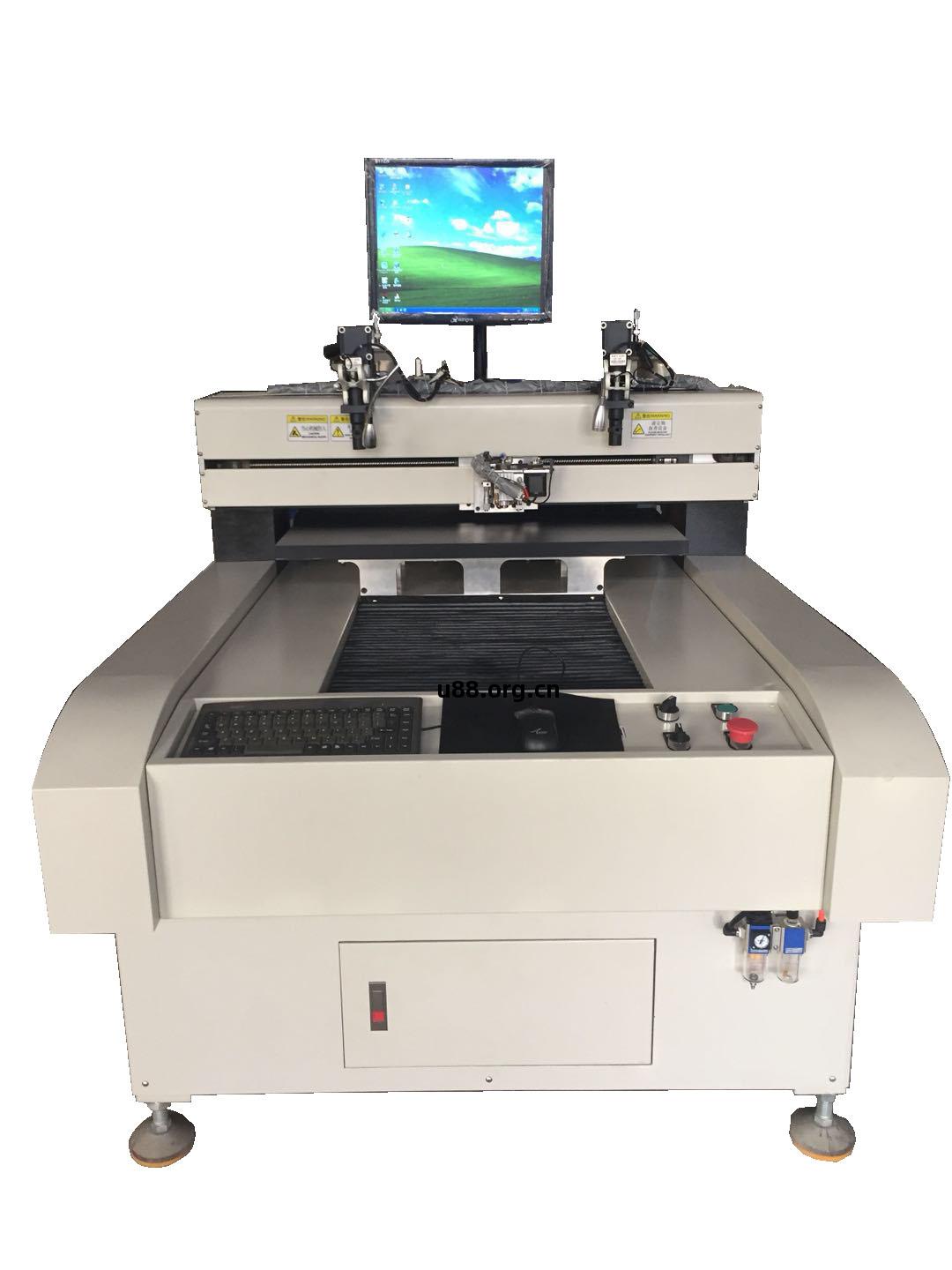

名      稱(cheng)：   HYW-7565A異形(xing)玻(bo)璃切(qie)割機(ji)

型(xing)      號：   HYW-7565A

L * W * H ：  約1408mm(L)×1380mm(W)×1580mm(H)

工作(zuo)臺(tai)高度：   約850mm

重(zhong)      量：   約1300Kg

用      途(tu)：   用於(yu)手(shou)機(ji)觸(chu)摸(mo)屏、光學(xue)玻(bo)璃、LCD玻(bo)璃、電子(zi)玻(bo)璃、ITO玻(bo)璃及載玻(bo)片(pian)玻(bo)璃等產(chan)品(pin)直線(xian)和(he)曲(qu)線切(qie)割。

壹、設備(bei)概(gai)述

HYW-7565A 異形玻(bo)璃切(qie)割機(ji)是根(gen)據(ju)手(shou)機(ji)觸(chu)摸(mo)屏、光學(xue)玻(bo)璃、LCD玻(bo)璃、電子(zi)玻(bo)璃、ITO玻(bo)璃及載玻(bo)片(pian)玻(bo)璃等產(chan)品(pin)的工藝(yi)要(yao)求(qiu)設計的自(zi)動玻(bo)璃切(qie)割機(ji)。HYW-7565A 異(yi)形(xing)玻(bo)璃切(qie)割機(ji)主(zhu)要針(zhen)對最大(da)尺寸(cun)為750mmX650mm的單層(ceng)或(huo)雙層(ceng)玻(bo)璃進行(xing)直線(xian)和(he)曲(qu)線的組合切(qie)割，可(ke)壹次(ci)切(qie)割任(ren)意(yi)多(duo)塊(kuai)相(xiang)同(tong)或不(bu)相(xiang)同(tong)的玻(bo)璃。通過讀入(ru)CAD圖(tu)形(xing)文(wen)件(jian)獲(huo)取(qu)切(qie)割數(shu)據(ju)。采用視(shi)覺系統(tong)手(shou)動對位，實(shi)現(xian)高效率、高精度切(qie)割。可(ke)切(qie)割由(you)直線(xian)和(he)圓(yuan)弧(hu)組成的任(ren)意(yi)圖(tu)形(xing)，如(ru)：矩(ju)形、圓形、梯(ti)形(xing)、扇(shan)形(xing)等。

本機(ji)具(ju)有(you)以(yi)下特(te)點(dian)：

1）玻(bo)璃定位采用銷(xiao)釘(ding)初定位，圖(tu)像(xiang)識(shi)別(bie)系(xi)統(tong)精確(que)對位，真空吸附固定。工作(zuo)臺(tai)采(cai)用進(jin)口(kou)超硬(ying)

鋁合(he)金(jin)材料；

2）機(ji)器采(cai)用大(da)理石結構，確(que)保機(ji)械安(an)裝精度，機(ji)器工作(zuo)平穩(wen)；

3）X/Y軸由(you)進口(kou)伺(si)服電機(ji)、進(jin)口(kou)導軌和(he)精密絲杠(gang)驅動完成工件(jian)精準切(qie)割；

4）轉刀結構由(you)步進電機(ji)驅(qu)動刀(dao)桿完成玻(bo)璃的0°-360°切(qie)割；切(qie)割壓力采用精密氣囊(nang)結構，確(que)保切(qie)割壓力恒定，保證切(qie)割精度

5）單向(xiang)、雙向(xiang)切(qie)割選(xuan)擇(ze)功(gong)能，來(lai)回(hui)切(qie)割刀(dao)輪偏差補(bu)正(zheng)功(gong)能，保證切(qie)割精度；

6）臺板根(gen)據(ju)玻(bo)璃最大(da)尺寸(cun)設計成長(chang)方(fang)形，尺(chi)寸(cun)750mm×650mm；滿足不同(tong)尺(chi)寸(cun)玻(bo)璃的生(sheng)產(chan)需要(yao)。

7）兩套CCD裝置，利(li)用圖(tu)像(xiang)識(shi)別(bie)系(xi)統(tong)完成玻(bo)璃手(shou)動對位功(gong)能。

8）設(she)備配有真空壓力調節(jie)閥(fa)，玻(bo)璃載臺(tai)負壓大(da)小可(ke)隨意(yi)調整(zheng)，並且(qie)自(zi)帶(dai)真空發(fa)生(sheng)器，無需再(zai)提(ti)供(gong)真空源(yuan)，並且設(she)有(you)真空壓力檢(jian)測(ce)裝(zhuang)置(zhi)，避(bi)免真空不(bu)足影響(xiang)切(qie)割質(zhi)量；

9）設備帶有(you)報警(jing)三色燈(deng)及蜂鳴器，並(bing)且系統(tong)隨時(shi)記錄報警(jing)情況(kuang)，更方(fang)便直觀(guan)的了解(jie)操作(zuo)錯(cuo)誤或(huo)設(she)備(bei)故(gu)障，避(bi)免影響設(she)備(bei)性能及切(qie)割質(zhi)量；

二、規格參(can)數(shu)

1 工    件(jian)        1）最(zui)大(da)玻(bo)璃尺寸(cun)        720mm×620mm

2）厚(hou)度                0.18mm～2.0mm

2 工 作(zuo) 臺(tai)        1）尺(chi)寸(cun)                 750mm×650mm

2）臺面平整(zheng)度          ±15um

3 劃線單元        1）刀(dao)輪加壓            電氣比(bi)例閥(fa)+氣囊(nang)加(jia)壓裝置

2）刀(dao)輪升降及刀深(shen)控(kong)制(zhi)  氣缸(gang)+比(bi)例閥(fa)

3）轉刀裝置(zhi)            步進電機(ji)

4 劃線精度        0.03(單指(zhi)劃線精度，不包括(kuo)裂(lie)片(pian)後(hou)斜邊(bian)誤差(cha))

5 刀(dao)輪運行         1） X-軸進給驅動       伺(si)服電機(ji)

2） X-軸最大(da)行程        650mm

3） X-軸進給速度        10mm/sec～1000mm/sec

4） X-軸分辨率          0.001mm／脈(mai)沖(chong)

5） Y-軸進給驅動        伺(si)服電機(ji)

6） Y-軸最大(da)行程        750mm

7） Y-軸進給速度        10mm/sec～1000mm/sec

8） Y-軸分辨率          0.001mm／脈(mai)沖(chong)

6 工件(jian)定位        1）定位方(fang)式             光學(xue)對位，真空吸附。

2）定位銷位(wei)置(zhi)          左上(shang)角(jiao)

3）定位銷直徑(jing)          φ6mm

7 光(guang)學(xue)系統(tong)         1）放大(da)倍(bei)數(shu)             約50倍(bei)

2）光(guang)源                同軸光源

3) 有效靶標(biao)尺(chi)寸(cun)        十(shi)字標  0.3mm～1.6mm

                        圓形標(biao) ￠0.3mm～￠1.0mm

8 控(kong)制(zhi)系(xi)統(tong)         工控(kong)機(ji)+運(yun)動控(kong)制(zhi)卡(ka)       WINDOWS操作(zuo)界(jie)面  維(wei)宏控(kong)制(zhi)系(xi)統(tong)　　

9 刀     輪         1)材料及形狀                鉆石刀(dao)輪

2)輪狀刀片(pian)尺(chi)寸(cun)      刀輪尺寸(cun)：φ2.5（外徑(jing)）×￠0.8（內徑(jing)）×0.65（厚(hou)度）

3)刀頭安(an)裝軸         ￠0.8mm（直徑(jing)）×4mm（長(chang)度）；

10 動力(li)配置         1）電源      AC 220V±20 V，約2.3kW

（用戶(hu)廠(chang)房提供）    2）氣源(yuan)     ≥0.4MPa，外(wai)徑(jing)Φ8氣管(guan)

                    3）環境溫(wen)度  22℃±5℃（幹燥）

三(san)、售(shou)後(hou)服務

     保修時(shi)間：機(ji)器驗收(shou)完成後(hou)正常(chang)使用情(qing)況(kuang)下壹年(nian)內(nei)保修。消(xiao)耗(hao)品(pin)與附屬(shu)品(pin)不屬(shu)於壹年(nian)保證期(qi)範(fan)圍內(nei)，設(she)備終(zhong)生(sheng)維護(hu)。
